Senzor prezenta pasager

[Munteanu]

eu nu am probleme de acesta natura, doar intrebam in caz ca apare. ce rol are acel condesator acolo oare! si cum de ai ajuns la o rezistenta de 56kohmi? exemplele de mai sus sunt rezistente de 100ohmi si 4.7kohm.!



din ce vad in poza, ele sunt in paralel toate nu? dioda, rezistenta si condesatorul.

Edited July 18, 2011 by Munteanu

[dariepl]

eu nu am probleme de acesta natura, doar intrebam in caz ca apare. ce rol are acel condesator acolo oare! si cum de ai ajuns la o rezistenta de 56kohmi? exemplele de mai sus sunt rezistente de 100ohmi si 4.7kohm.!



din ce vad in poza, ele sunt in paralel toate nu? dioda, rezistenta si condesatorul.

Au experimentat altii valorile cu osciloscopul comparativ cu un seat senzor original. Respecta montajul si o sa mearga sigur.

[Munteanu]

sa vedem ce face motanul, ca el zice de acesta problema, daca face montajul tau si ii merge si lui e clar ca este foarte ok. Edited July 18, 2011 by Munteanu

[Bala]

Din ce banui eu ca are calculatorul de airbag inauntru, la circuitul descris de @dariepl:



-condensatorul nu are importanta. Este prea mic decat daca se face un ON/OFF pe acea linie desi la valoarea rezistentei, ma indoiesc ca are vre-un efectcondensatorul

-dioda este cu siliciu. Merge inlocuita cu orice dioda (cu siliciu, tensiune inversa >40V, curent >200mA)

-rezistenta este si ea irelevanta daca intrarea este statica. Daca se face ON/OFF repetat, este necesara ca pe perioada de OFF sa aduca intrarea la 0V.



Teoria este asta:



-linia de senzor prezenta este trasa in sus printr-o rezistenta

-plasa de pe scaun are o rezistenta minima si maxima (nu infinita si nu 0)

-daca se deschide circuitul (plasa rupta undeva => rezistenta infinita) calculatorul va masura o tensiune mai mare pe intrare ceea ce va duce la eroare

-daca se pune in scurt senzorul (rezistenta 0), tensiunea masurata va fi de 0V deci iarasi va da eroare

-optim, trebuie sa se mentina teniunea peste 0V si nu mai mare de xV. In cazul de fata, tensiunea este tinuta pe la 0.7-0.75V. Banui ca daca da eroare totusi cu acest circuit, se pot monta doua diode in serie



Mai exista variante in care calculatorul se uita secvential la acest senzoru si trage intrearea in sus, masoara, dupa care lasa intrarea libera si masoara din nou. Asta este varianta la care m-am referit cand am scris mai sus de ON/OFF



Au experimentat altii valorile cu osciloscopul comparativ cu un seat senzor original. Respecta montajul si o sa mearga sigur.



Si pe osciloscop ce au gasit? Ceva forme mai interesante?

[dariepl]

Din ce banui eu ca are calculatorul de airbag inauntru, la circuitul descris de @dariepl:



-condensatorul nu are importanta. Este prea mic decat daca se face un ON/OFF pe acea linie desi la valoarea rezistentei, ma indoiesc ca are vre-un efectcondensatorul

-dioda este cu siliciu. Merge inlocuita cu orice dioda (cu siliciu, tensiune inversa >40V, curent >200mA)

-rezistenta este si ea irelevanta daca intrarea este statica. Daca se face ON/OFF repetat, este necesara ca pe perioada de OFF sa aduca intrarea la 0V.



Teoria este asta:



-linia de senzor prezenta este trasa in sus printr-o rezistenta

-plasa de pe scaun are o rezistenta minima si maxima (nu infinita si nu 0)

-daca se deschide circuitul (plasa rupta undeva => rezistenta infinita) calculatorul va masura o tensiune mai mare pe intrare ceea ce va duce la eroare

-daca se pune in scurt senzorul (rezistenta 0), tensiunea masurata va fi de 0V deci iarasi va da eroare

-optim, trebuie sa se mentina teniunea peste 0V si nu mai mare de xV. In cazul de fata, tensiunea este tinuta pe la 0.7-0.75V. Banui ca daca da eroare totusi cu acest circuit, se pot monta doua diode in serie



Mai exista variante in care calculatorul se uita secvential la acest senzoru si trage intrearea in sus, masoara, dupa care lasa intrarea libera si masoara din nou. Asta este varianta la care m-am referit cand am scris mai sus de ON/OFF







Si pe osciloscop ce au gasit? Ceva forme mai interesante?

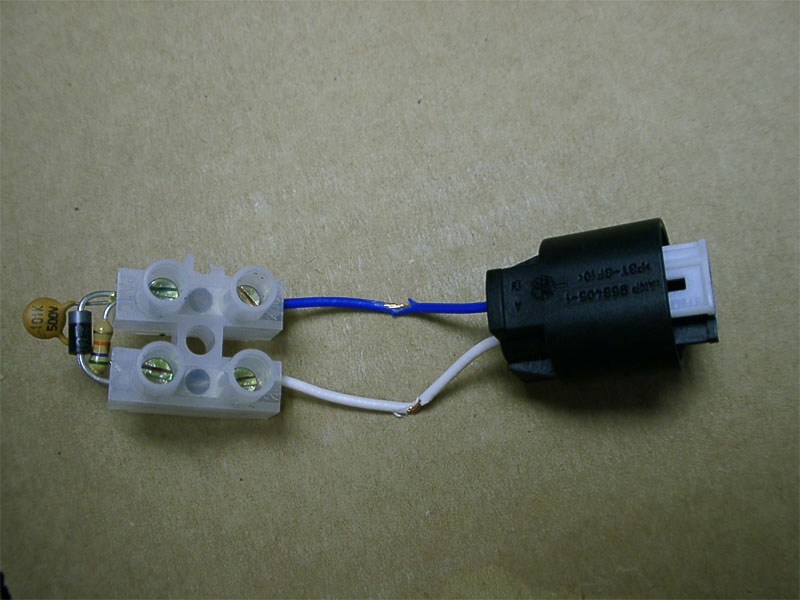

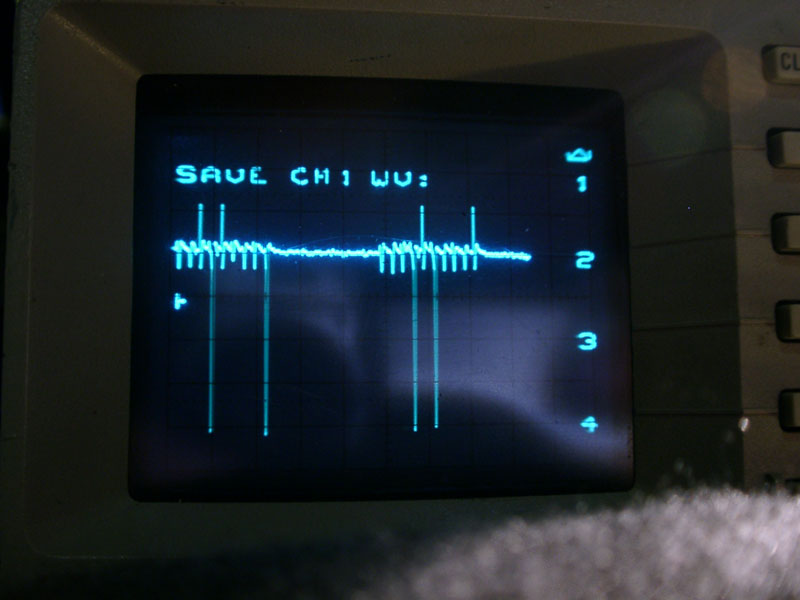

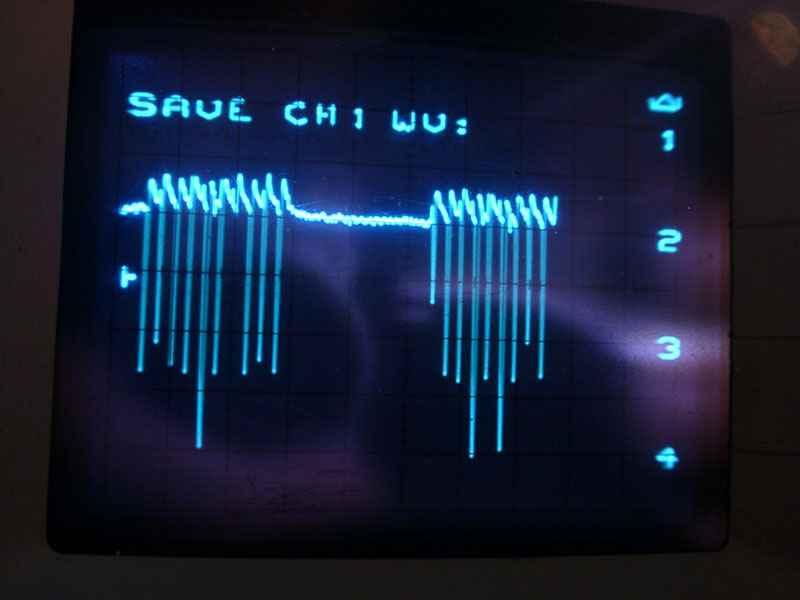

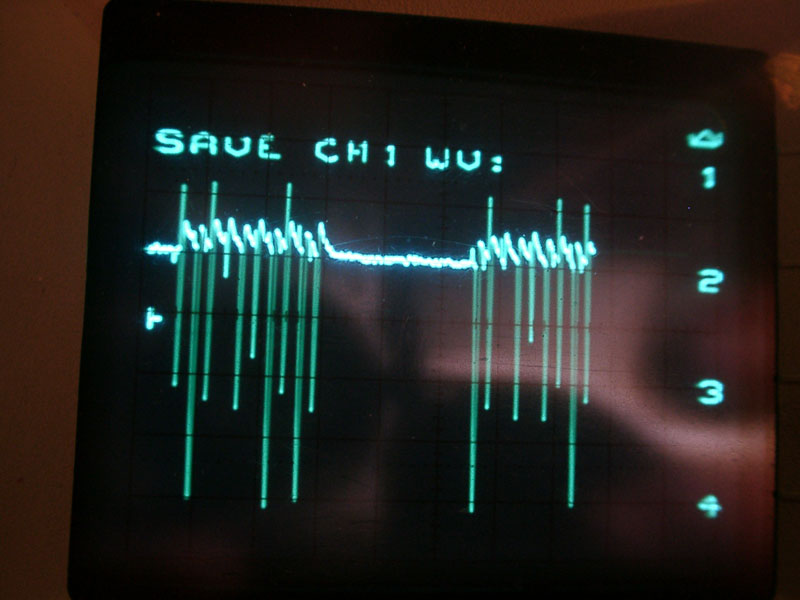

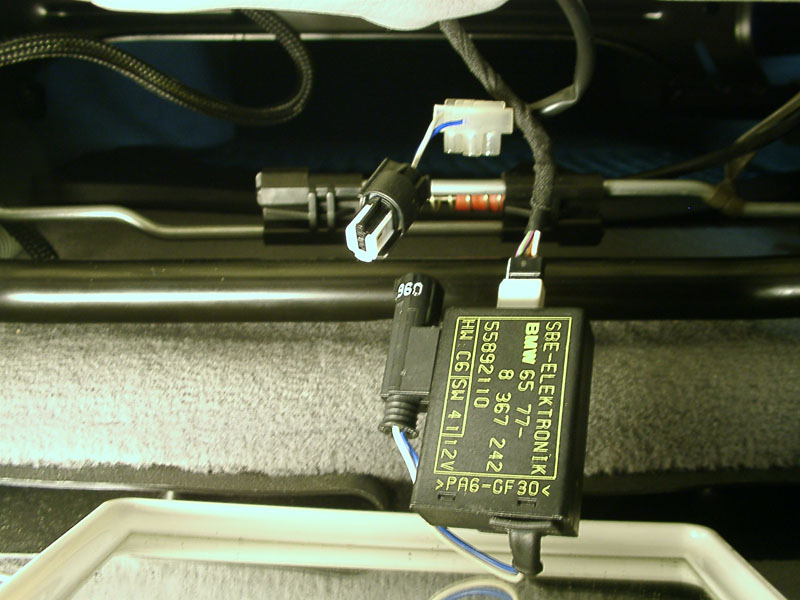

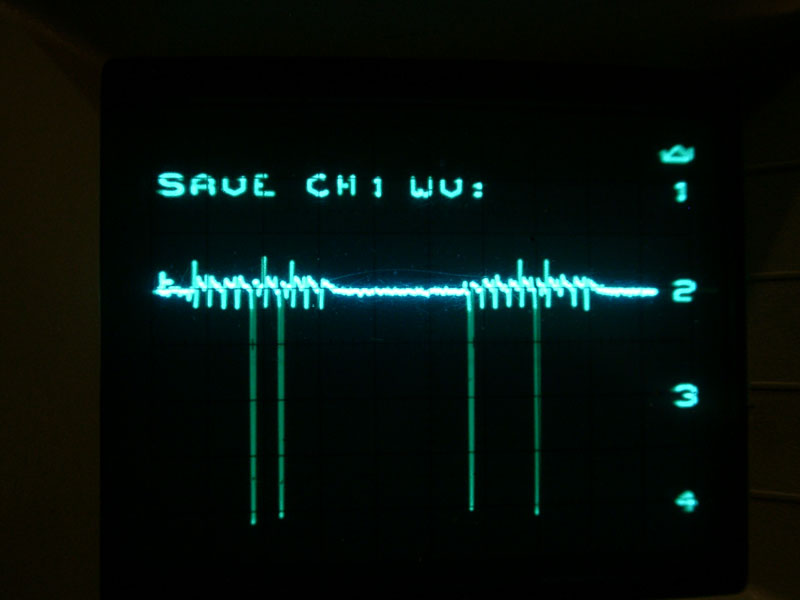

In poze toate datele. Am la masina mea montajul asta de 2 ani si functioneaza !

How to simulates a passenger.doc

[Munteanu]

dariepl nu contesta nimeni ca nu merge, ideea este sa mearga la cat mai multi utilizatori. la toti e la fel sau difera ceva? si foarte frumos din partea ta, ca ai pus si poze. Edited July 18, 2011 by Munteanu

[Bala]

Dap, deci ii aplica si un ON/OFF. Raman la parerea ca acel condensator nu este necesar insa rezistenta da.



Dioda se poate inlocui cu orice dioda cu siliciu cu parametrii minimi din postul meu anterior.

[MOTANUL]

Hai ca eu am cumparat de dimineata componentele pentru montajul varianta 1 si 2.



Toate la fabuloasa suma de 50 bani. Bine ca a aparut si cineva in domeniu in discutie;



Eu am luat componentele pt montajul 1

Paralele dioda (1N4 007) + rezistenta (intre 3k3-30k; daca nu ma insel am luat de 15K)

Montajul 2 serie: rezistenta(100 ohm)-dioda (1N4 007)-rezistenta (100 ohm)

Vanzatoarea a spus ca 1n4007 si 1N4001 sunt acelasi lucru



Condensator am vrut sa cumpar dupa-masa si nu am gasit (desi am fost pe maica domnului unde sunt 5-6 magazine).



Din discutie inteleg ca nu e neaparat nevoie de condensator.

Edited July 18, 2011 by MOTANUL

[Bala]

Diodele sunt 1N400x si sunt diferite insa la ce este nevoie aici, pot fi considerate echivalente.



In cazul in care ai probleme cu prima varianta de circuit, pune in loc de o dioda, doua diode legate in serie.

[MOTANUL]

Nu au fost probleme. A mers cu varianta 1:

rezistenta 15 kOhm si dioda 1N4 007. Costuri sub 1 leu. Manopera - toate adunate 15-20 minute.



Am facut proba doar 1 minut (ramane sa mai merg ~1 saptamana sa vad daca reapare). Am dat de cateva ori la cheia si iconita rosie isi facea testul si se stingea (cum e normal sa faca). Chiar daca ma batzaiam in scaunul pasagerului nu se mai aprindea cum facea inainte. O sa fac un DIY cu detalii.

Edited July 19, 2011 by MOTANUL

[mircea_novac]

Te rugam frumos @MOTANUL un DIY, dar care sa fie orientat si catre cei care au mai putine spre deloc cunostinte despre electronica.



Multumim anticipat,

Mircea.

[sarpe74]

Nu au fost probleme. A mers cu varianta 1:

Chiar daca ma batzaiam in scaunul pasagerului nu se mai aprindea cum facea inainte. O sa fac un DIY cu detalii.



Foarte tare.

+1

multi proprietari de e46 (printre care ma aflu si eu) iti vom fi recunoscatori!

[MOTANUL]

Am postat DiY aici: http://www.bmwclub.ro/forums/topic/104583-senzor-prezenta-pasager-e46-2004-fl/page__pid__1482096#entry1482096

[FANATIC]

A trebuit sa mai stergi eroarea cu testerul ?

[MOTANUL]

Am deja o saptamana de cand am montat dispozitivul. Nu s-a mai aprins niciodata iconita in bord. Eu nu am avut nevoie de tester pentru ca iconita se aprindea si stingea singura. Am inteles ca la cei care ramane aprinsa tot timpul e nevoie de tester din ce am citit pe E46fanatics.



Probabil la urmatoarea scanare si vor vedea erorile stocate pana la reparatie. La cati km fac mai e mult pana la revizie...

[FANATIC]

Am facut si eu montajul cu 2 rezistente+dioda.Am pus montajul si dupa aceea am mers la tester sa sterg eroarea.De atunci nu s-a mai aprins.Concluzia este ca functioneaza.

Pentru cei din Pitesti pot sa-i ajut cu aceasta problema.
