Upgrade sistem audio E90

[kristal_madness]

In ultimele luni am tot adunat componente si aveam in plan ca in jur de 20 nov sa termin treaba, dar un cetatean german destept a trimis un colet prin DHL cu tara de destinatie Bulgaria in loc de Romania, iar acel colet s-a plimbat aiurea 3 saptamani, fara raspuns din partea celor de la DHL. Intr-un final a ajuns.



Am plecat de la un sistem standard [2 difuzoare 10cm midbass pe usile fata, 2 subwoofere de 6.7inch si 2 difuzoare de 10cm midbass in spatele tetierelor spate].

Componentele pe care le voi folosi sunt urmatoarele:



*Amplificator Helix DB Five [http://www.lautsprechershop.de/index_auto_en.htm?/auto/helix_darkblue_verstaerker_en.htm ultimul din lista]

*Helix AFC Active Frequency Converter - convertor high-low activ [voi pastra playerul OEM - Professional. Nu am navi] [http://www.bigdogaudio.de/zubehoer/helix-afc-6-kanal-high-low-level-converter-fuer.html]

*Midbass fata de pe sistemul BMW Individual Audio High End

*Tweetere fata DLS T25

*Crossovere de la un sistem JBL C608gti mk II

*Difuzoare spate 10cm = Vibe Slick 4 [http://www.megastyling.com/vibe-slick-4---10cm-150w-speakers-735-p.asp specificatii aici]

*Subwoofere Audio System AX 08 [http://www.hifigarage.de/Audio+System+AX+08+BMW-p-8628.html]



***Alimentare amplificator - cablu cu sectiune de 20mm patrati, siguranta AGU de 60A si port siguranta AGU.

***Cablu difuzoare sectiune 1.5mm patrati

***2 perechi de RCA-uri SPL Dynamics SC-50 de 5m lungime.

***10 folii de insonorizant Silent Coat cu dimensiunea de 390x250mm.



De asemenea am mai luat 2 trimuri interioare noi care contin spatii speciale pentru montarea tweeterelor. 51 33 7 171 201 si 51 33 7 171 202 - acestea sunt codurile lor, le gasiti la grozadan.

[kristal_madness]

Astazi am inceput prin a monta noile subwoofere in incitele lor.

Pentru a ajunge la ele aveti nevoie de o surubelnita TORX T47 [merge si T45] cu care veti desface cele 4 suruburi cu care sunt prinse sinele scaunelor pe podea.

Inlaturati carpeta si veti vedea ca in partea dinspre consola centrala cutia in care se afla subwooferul este prinsa cu 2 piulite de 10.

Dupa ce scoateti incinta, aveti nevoie de un bit TORX T10 pentru a desface suruburile incercuite cu rosu in pozele ce urmeaza.



Urmand niste sfaturi gasite pe e90post, am pus niste insonorizant in cutia de la woofere [desi nu stiu cat de corect e acest lucru] si am lipit o banda de izolare pe marginea unde vine prins difuzorul [se observa detalii in poze. scuze pt calitatea lor, dar sunt facute cu telefonul].



http://imageshack.us/photo/my-images/35/img0352ma.jpg

http://imageshack.us/photo/my-images/405/img0353pt.jpg

http://imageshack.us/photo/my-images/28/img0354c.jpg

http://imageshack.us/photo/my-images/406/img0355sh.jpg

http://imageshack.us/photo/my-images/207/img0360ae.jpg

http://imageshack.us/photo/my-images/69/torxc.jpg

Edited November 30, 2011 by kristal_madness

[c.sainz]

Frumos! Eu nu as face asta, dar imi place lucrarea ta!

[Similea]

E bine ca ai pus insonorizant in cutie, nu are ce sa strice.

[Calin]

Cablu de alimentare de 20mm? vrei sa si sudezi cu el?

[kristal_madness]

Cablu de alimentare de 20mm? vrei sa si sudezi cu el?



Asa mi-au recomandat mai multi experti in ale sonorizarilor auto... Si mie mi s-a parut cam gros, dar na...



Frumos! Eu nu as face asta, dar imi place lucrarea ta!

Si eu aman de 2 ani treaba, dar acum mi-am calcat pe inima si o sa o dezmembrez putin ca sa instalez noile difuzoare. Oricum voi face totul cu mare atentie, am cumparat si cleme noi pt fetele de usi in caz ca mai rup din ele.

Sper ca rezultatul sa fie multumitor.

[blitzu]

Asa mi-au recomandat mai multi experti in ale sonorizarilor auto... Si mie mi s-a parut cam gros, dar na...





Si eu aman de 2 ani treaba, dar acum mi-am calcat pe inima si o sa o dezmembrez putin ca sa instalez noile difuzoare. Oricum voi face totul cu mare atentie, am cumparat si cleme noi pt fetele de usi in caz ca mai rup din ele.

Sper ca rezultatul sa fie multumitor.

Asta am gasit pe site la Focal cand am cautat specificatii la amplif



http://www.focal.com/images/download/image/schema/car-audio/section-cable.jpg







...si astahttp://www.focal.com/images/download/image/schema/car-audio/porte-fusible.jpg

[kristal_madness]

Merci frumos! Siguranta am montat-o la vreo 20cm de baterie, deci e bine [acolo vad ca spun max 40cm.].

[Calin]

Nu stiu ce sa zic de expertii aia dar gandestete ca un cablu de fy 6 litat e cam cat o tigare. Bornele de la bateria masinii au cam 16-18 mm. Astea de 20 sint mai groase decat bornele acumulatorului. Chiar e nevoie de asa cabluri groase pt. statia aia?

[kristal_madness]

Hei. Nu are 20mm diametru.



20mm patrati sectiune. Corespunde aproape unui 4AWG = 5.2mm diametru



Am specificat sus 20mm patrati sectiune, dar la cat text era acolo, probababil ai omis

[Calin]

Da, ma miram eu. Nu intelegeam pt. ce e nevoie de ditamai cablul pt. un amplificator. Doar nu consuma 1000 amperi.

[kristal_madness]

Am cumparat si o mufa adaptoare SOT-976 ca sa nu tai firele masinii. Adaptorul se pune in spatele playerului si va urma sa tai firele care intra in pinii 1 2 3 4 5 6 7 8 si sa duc semnalul de la acei pini catre Helix AFC.

Schema pinilor din spatele CD Player Professional este urmatoarea:



1 Signal, AF radio, rear right +

2 Signal, AF radio, front right +

3 Signal, AF radio, front left +

4 Signal, AF radio, rear left +

5 Signal, AF radio, rear right -

6 Signal, AF radio, front right -

7 Signal, AF radio, front left -

8 Signal, AF radio, rear left -

9 Signal, CAN LOW bus CAN-bus

10 Signal, SIM card Telephone transceiver

11 Signal, CAN HIGH bus CAN-bus

12 Ground

13 Aerial switching signal

14 Signal, dimmed instrument lighting

15 Supply, terminal 30 Fuse F40

16 Not used

[kristal_madness]

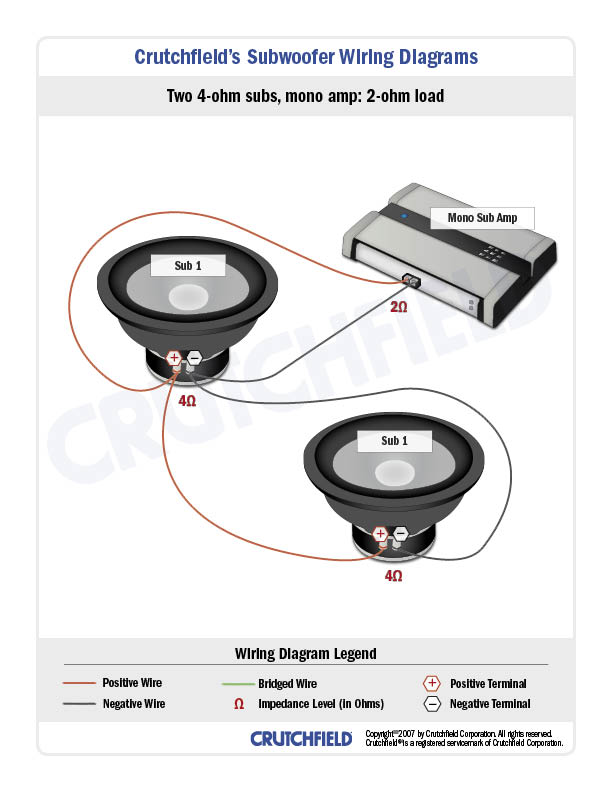

Subwooferele vor fi legate in serie dupa schema atasata mai jos.

Au 4ohm fiecare, iar in serie vor merge pe amplificator in 2ohm.

Sper sa nu le ard in probe [ele au nevoie de 2x80=160W, iar amplificatorul scoate in 2ohm 320W]

[cristy7610]

Super...abia astept finalizarea proiectului ptr ca acelasi lucru vreau sa fac si eu.oricum rezultatul va fi unul unul pe masura la ce scule ai cumparat.

[kristal_madness]

Super...abia astept finalizarea proiectului ptr ca acelasi lucru vreau sa fac si eu.oricum rezultatul va fi unul unul pe masura la ce scule ai cumparat.



Sper ca rezultatul sa fie ok. Toata lumea fuge de BMW cand vine vorba de sonorizari aftermarket. Sunt foarte pretentioase si te limiteaza foarte mult in ceea ce priveste posibilitatea instalarii.

[kristal_madness]

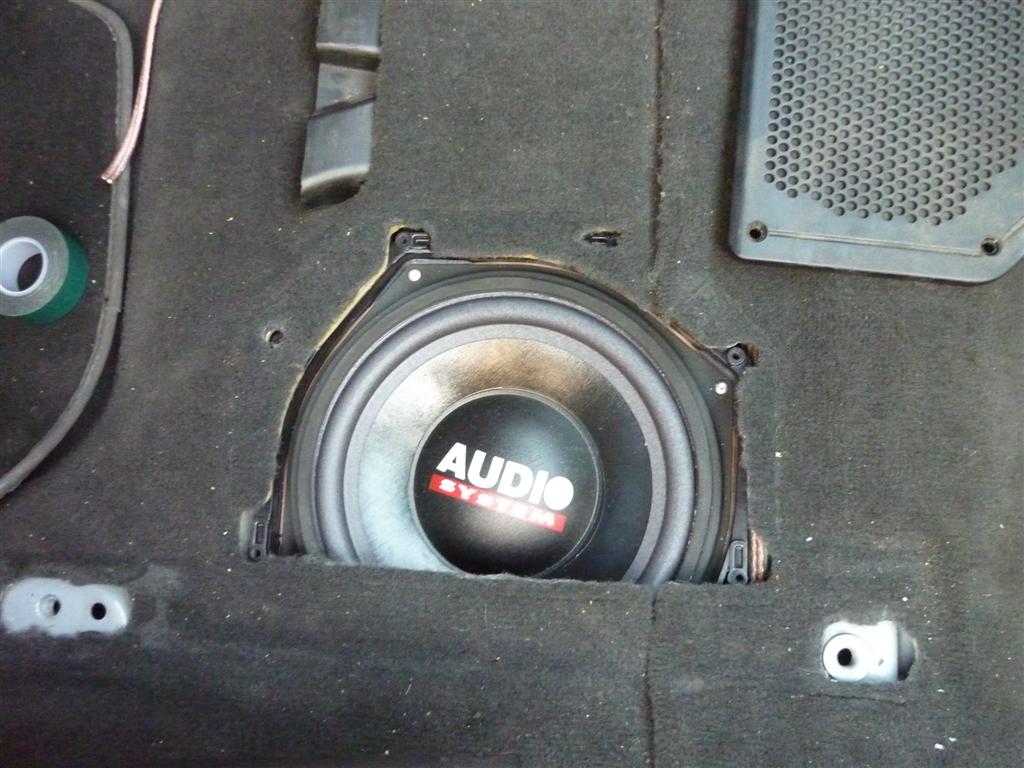

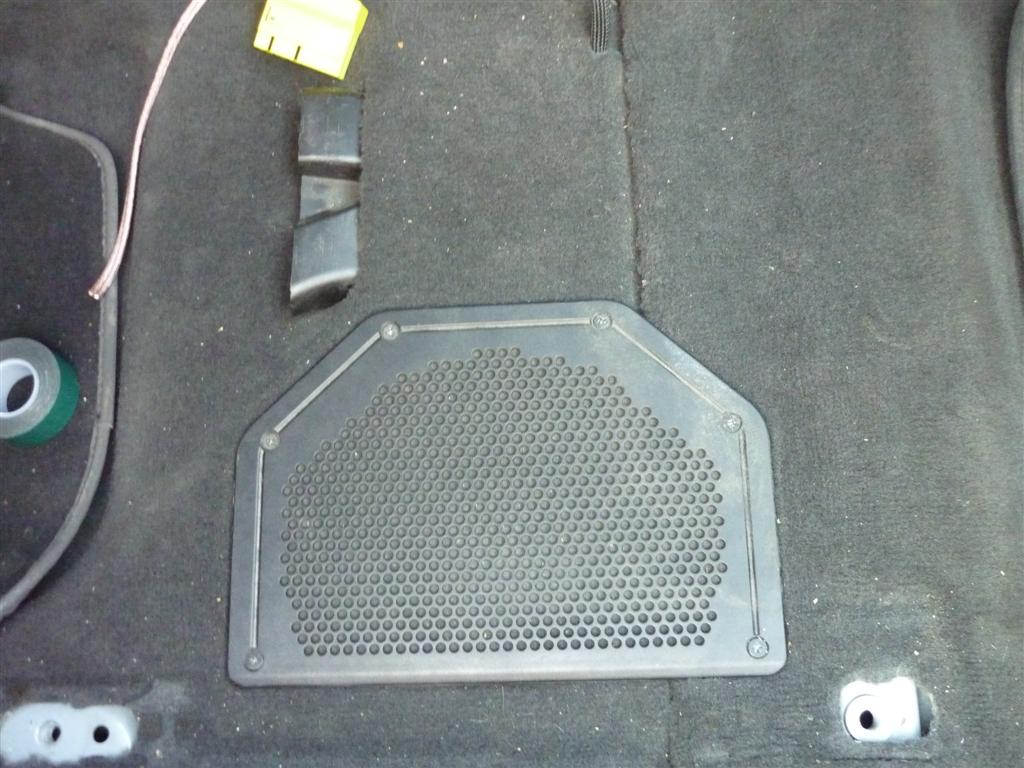

Astazi am montat incintele cu subwooferele la locul lor. Pentru o instalare mai usoara, recomant scoatearea scaunului afara [se scoate extrem de usor si va usureaza mult munca.]. Le-am legat conform schemei de mai sus. Firele vor fi duse in portbagaj prin partea stanga [in pragul din stanga e mai mult loc pt ca prin cel din dreapta trece si cablul care duce la alternator]

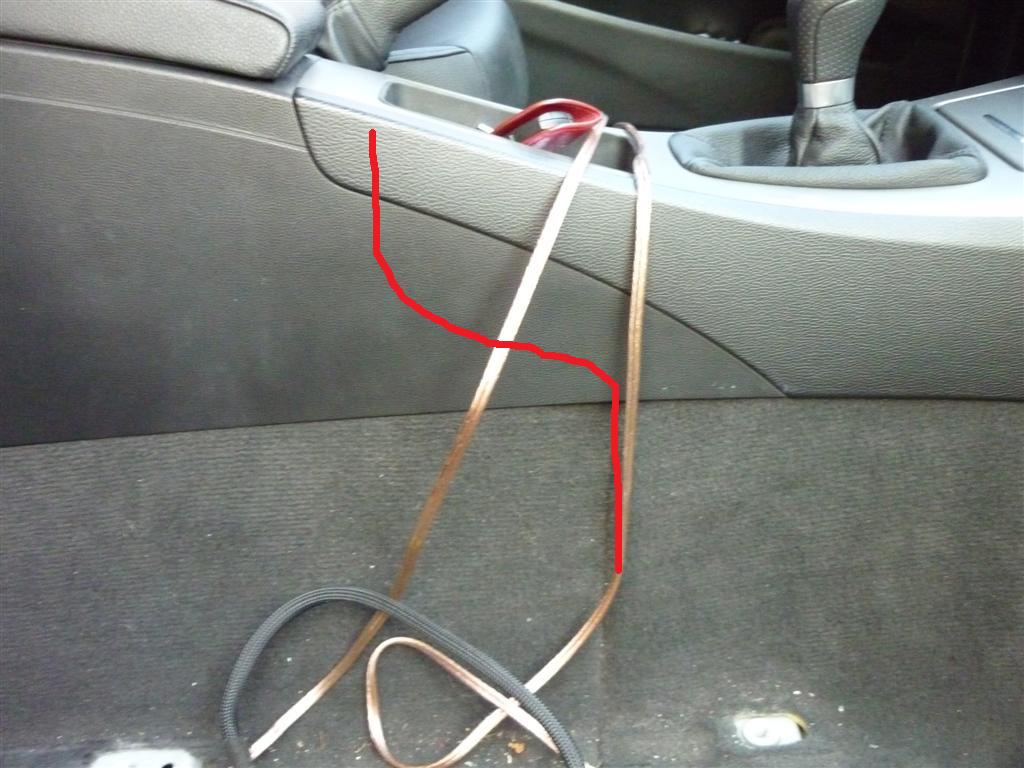

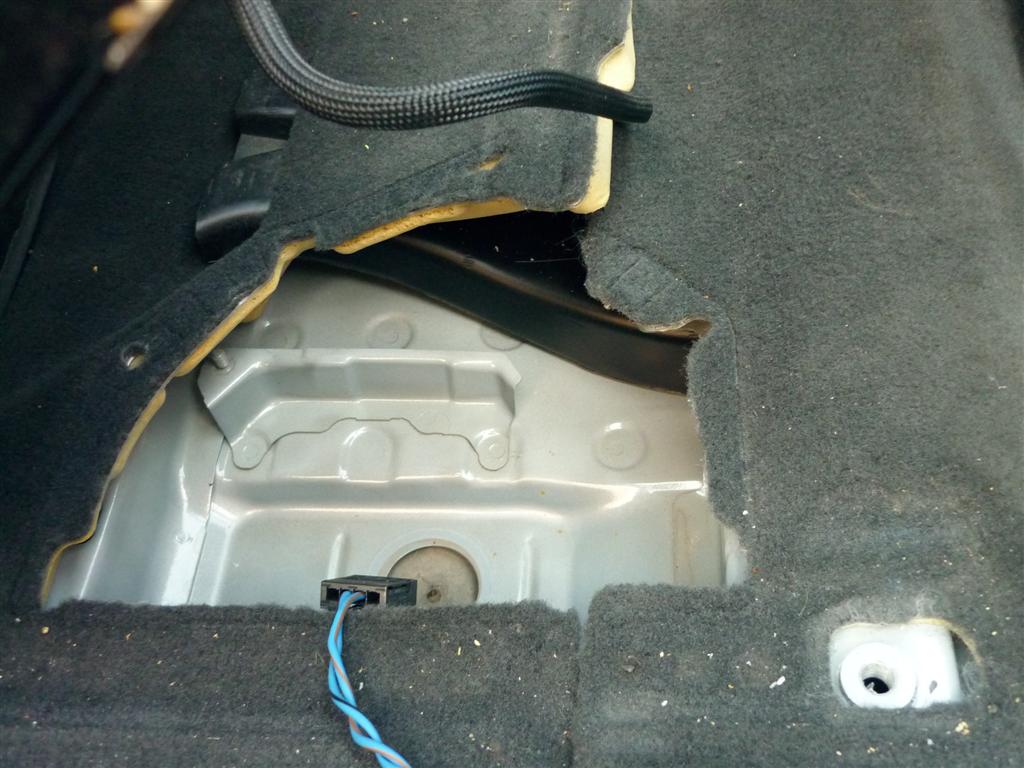

Cablul pleaca de la wooferul din dreapta si trebuie sa ajunga la cel din stanga. Traseul cel mai facil este cel marcat cu rosu. Se scoate usor trimul consolei centrale [prin tragere iese] si se trage cablul dintr-o parte in cealalta. Mai multe poze voi uploada maine.

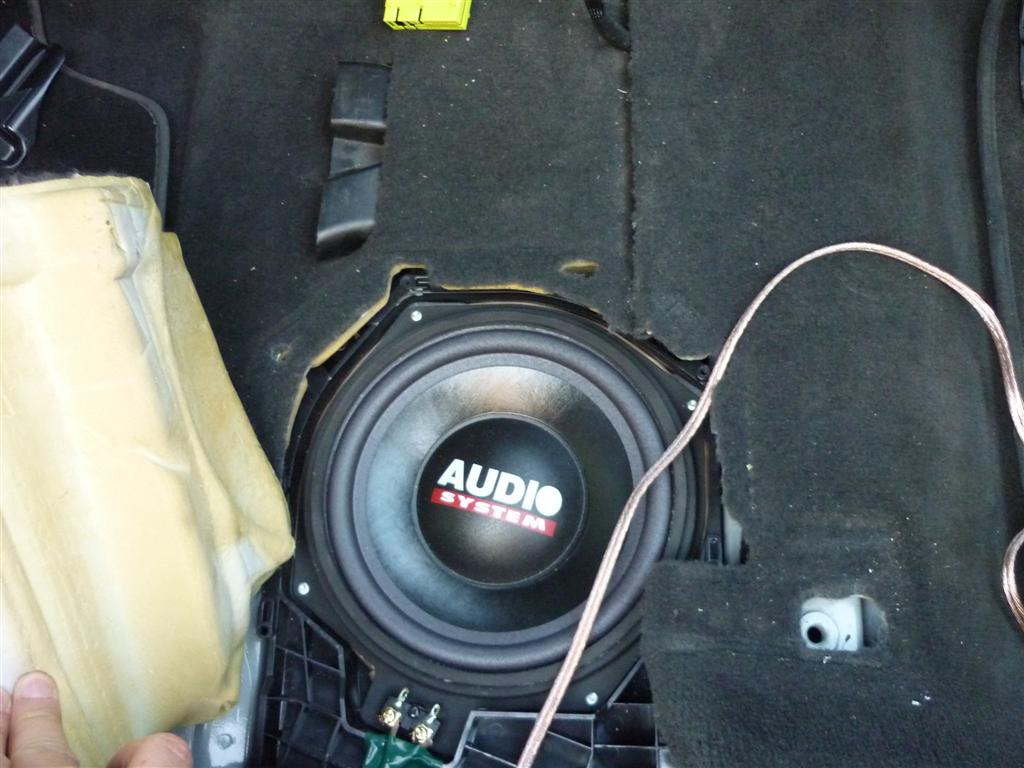

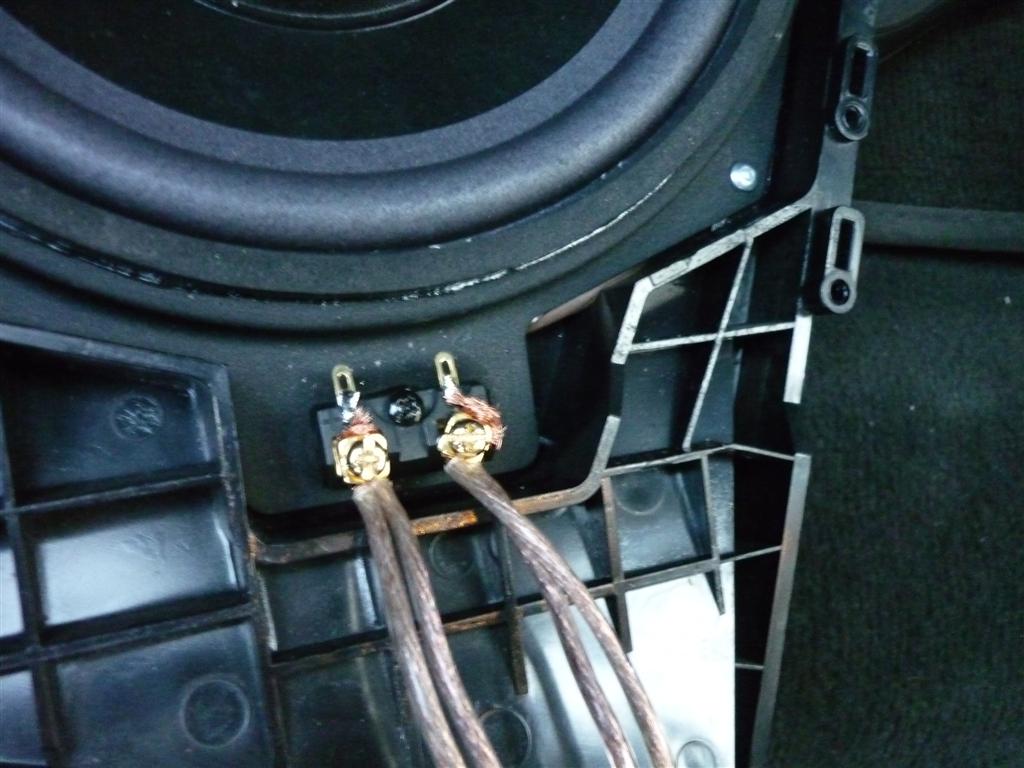

Legarea cablurilor la wooferul de pe partea soferului. De la el pleaca si cablul care ajunge la amplificator.



PS: scuze pt mizeria din masina, dar sub scaune nu cred ca s-a facut vreodata curat, iar cei de la spalatorie nu ajung chiar prin toate locurile!

Edited December 3, 2011 by kristal_madness

[kristal_madness]

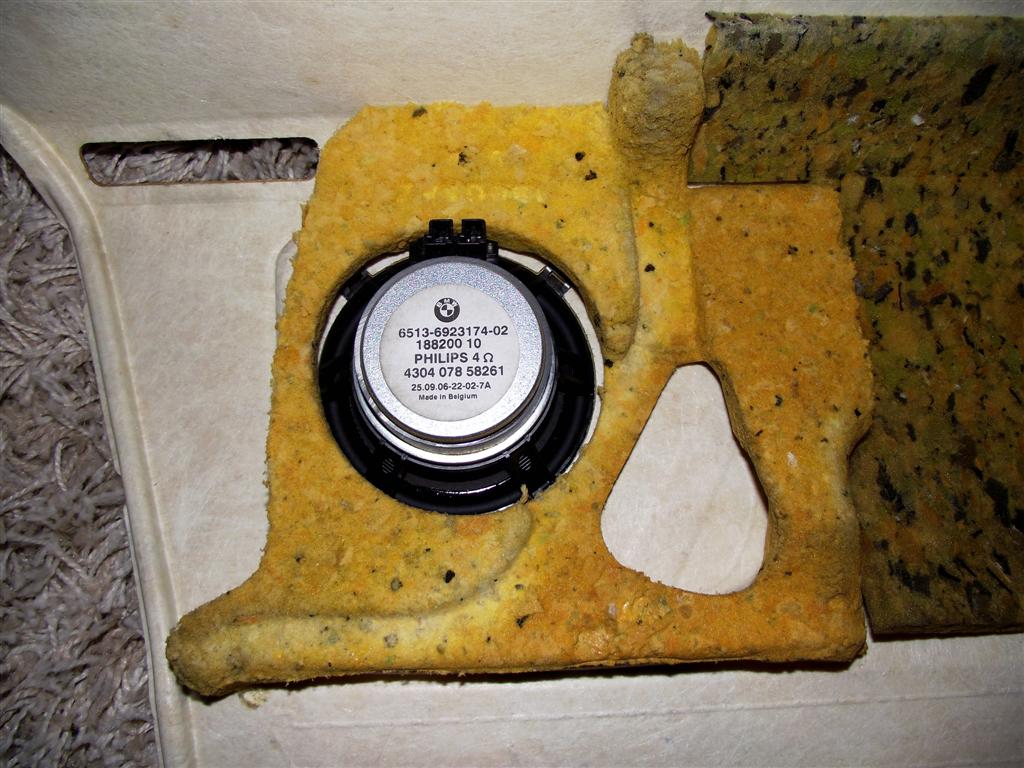

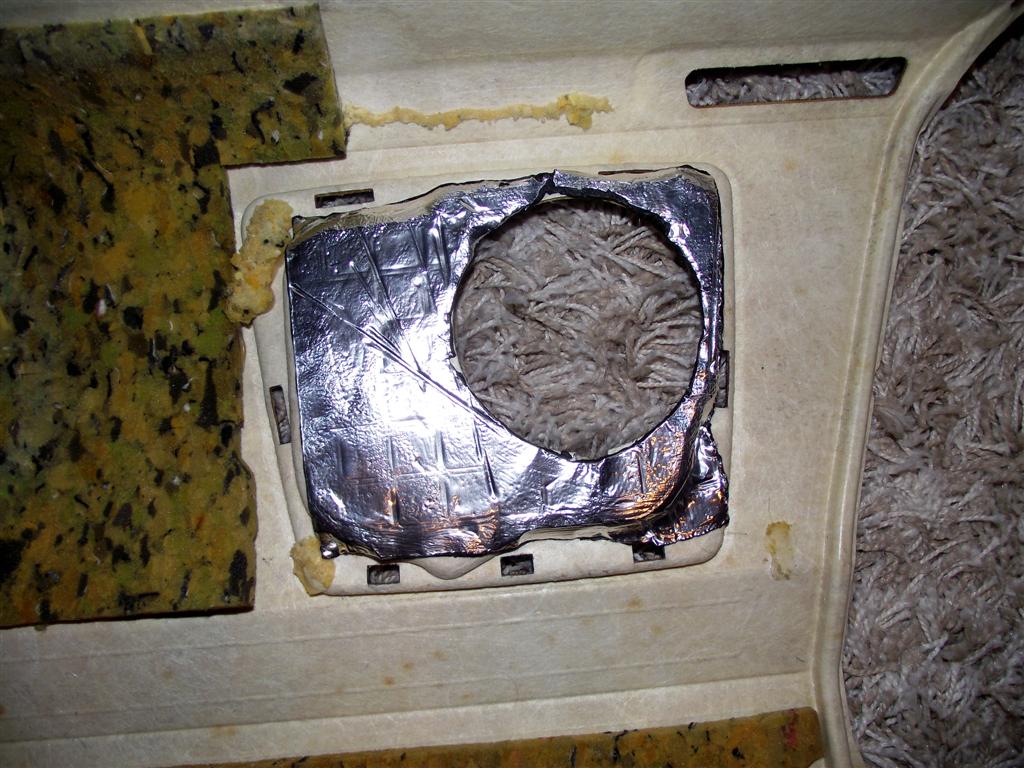

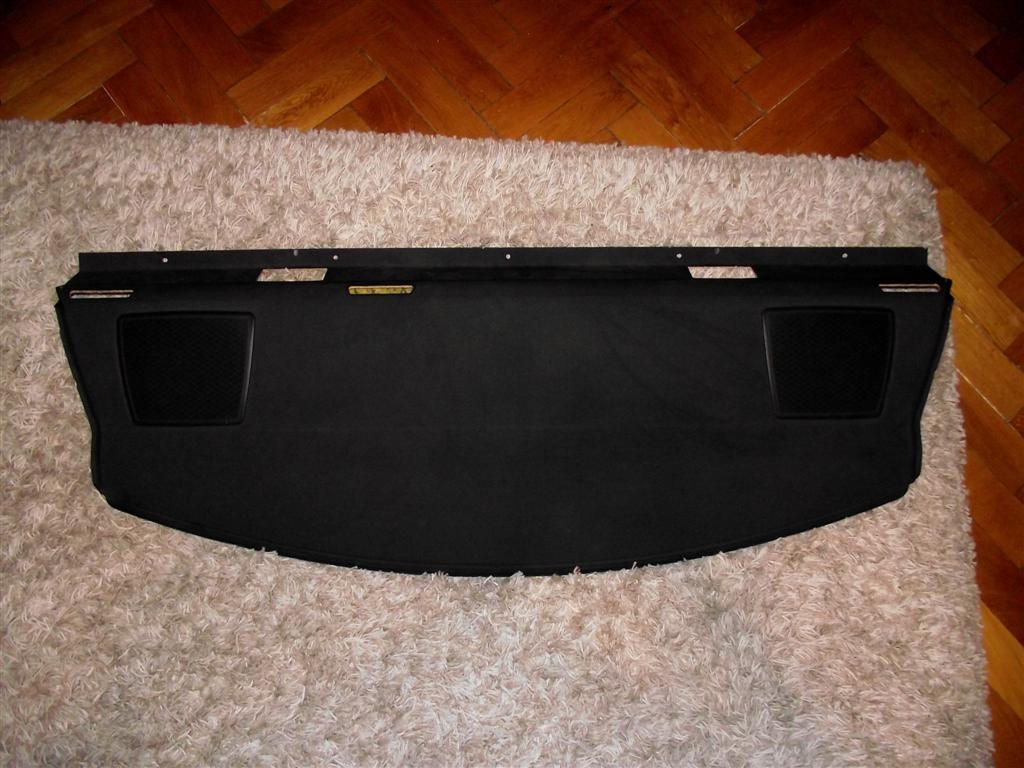

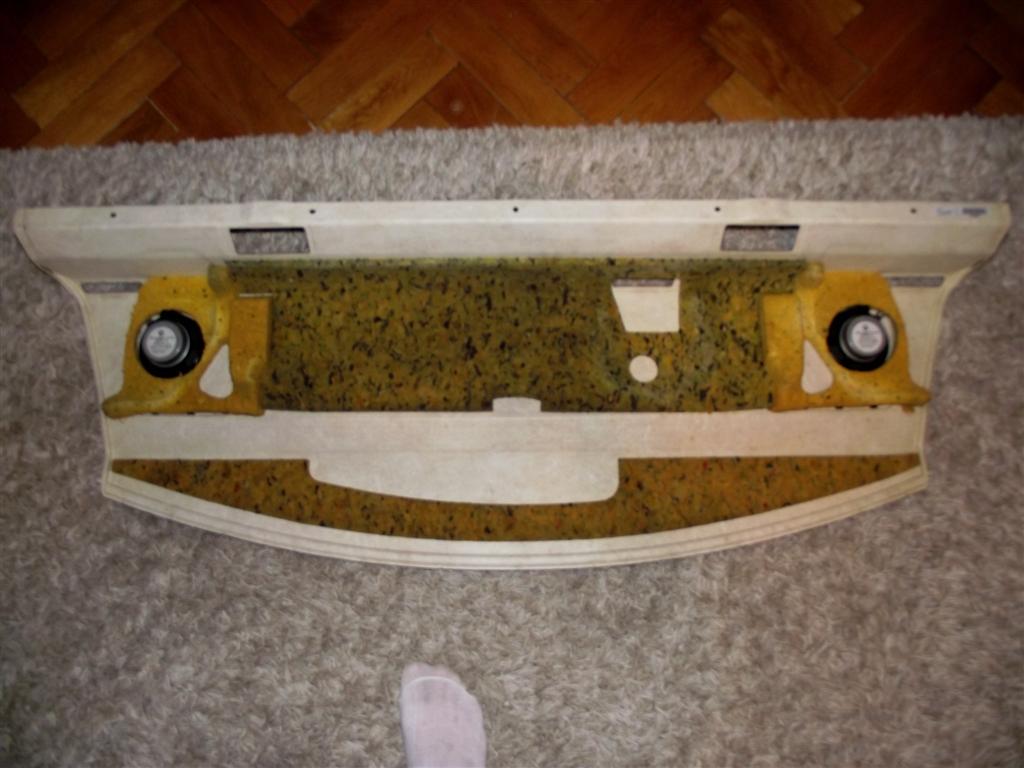

Astazi am demontat bancheta spate si am scos polita pe care sunt difuzoarele. Ma gandeam sa pun niste insonorizant acolo, dar se pare ca nu are rost sa il folosesc degeaba, pt ca sub polita e un strat gros de burete[voi adauga poza maine]. Asa ca am pus doar in spatele difuzoarelor.

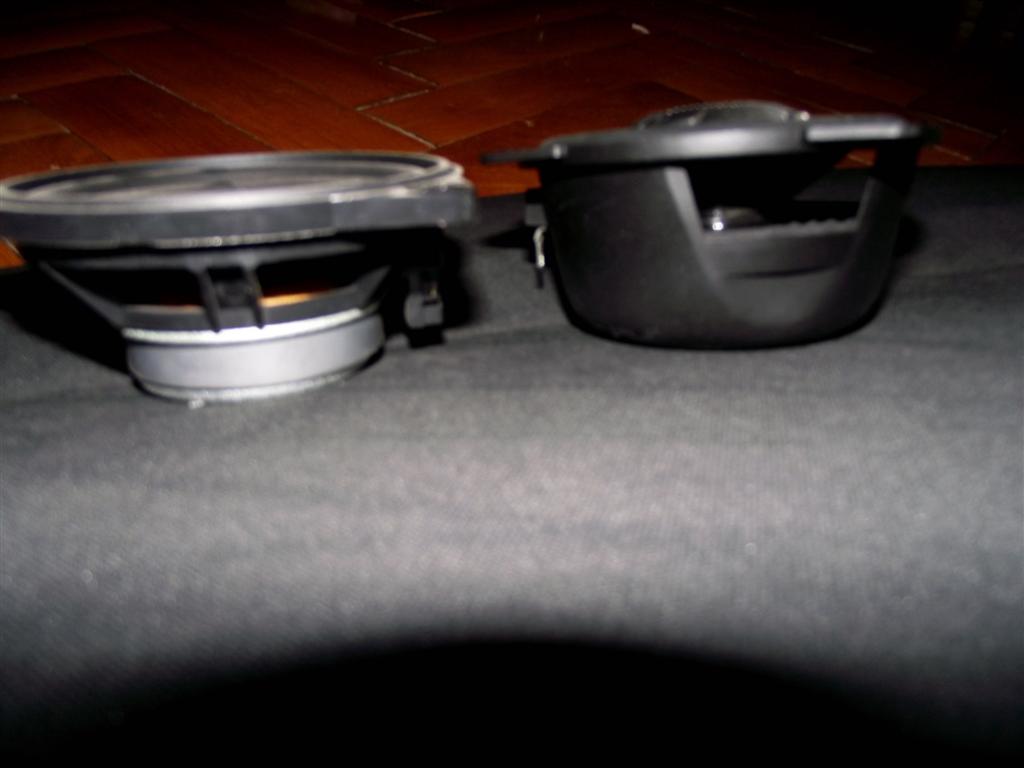

Difuzoarele folosite de mine sunt Vibe Slick 4, 10cm diametru. Se potrivesc perfect in locul celor vechi si necesita doar cate o saiba fiecare.

Pentru montare se rup cate 2 urechi de la fiecare. Cel mai bine intra in gaura cu conectorii spre exterior.

[bzk]

Subwooferele vor fi legate in serie dupa schema atasata mai jos.

Au 4ohm fiecare, iar in serie vor merge pe amplificator in 2ohm.

Sper sa nu le ard in probe [ele au nevoie de 2x80=160W, iar amplificatorul scoate in 2ohm 320W]

cred ca ai vrut sa spui legate in paralel cum sunt si in desen pt ca in serie (unul dupa altul) rezistenta ar creste la 8 ohmi

[cristy7610]

salutare.asteptam detalii despre ce ai mai facut la sistemul audio..hai cu poze

[kristal_madness]

salutare.asteptam detalii despre ce ai mai facut la sistemul audio..hai cu poze

in mare parte e gata. mai sunt necesare setarile pt convertor si amplif si o codare... zilele astea sunt f ocupat, dar o sa imi fac timp si pt asta.



LE: wooferele au fost legate pana la urma in serie, nu in paralel cum era schema de mai sus.

Edited December 13, 2011 by kristal_madness

[c.sainz]

Ai muncit ceva...! Bravo! Sunt curios sa le aud

[kristal_madness]

Ai muncit ceva...! Bravo! Sunt curios sa le aud

A fost munca de cel putin 30 ore adunate. Noroc cu un prieten in a carui hala s-a desfasurat actiunea... si a avut o aeroterma + multe scule.

Partea proasta e ca am uitat aparatul foto la bucuresti si nu prea am facut cine stie ce poze.



Daca alegi varianta mea, cel mai nasol o sa fie sa tragi firele in usi. Prietenul meu a avut un DREMEL de la Skil care se invartea cu 35.000 rpm si avea un dispozitiv ca un furtun in cap [ca un prelungitor pt mandrina] in care venea bagata o chestie gen freza de la dentist. Cu ala a gaurit mufele de la usi pentru a trece cu firele din praguri pana in usa.



asta e agregatul folosit la gaurire. Cu bormasina nu cred ca aveam acces, pt ca locul e destul de stramt





O mare problema este ca masina e codata pe sistem audio standard, iar cd playerul nenoroceste frecventele pe care le trimite mai departe. Pt a rezolva aceasta problema, cei ce au povestit pe forumurile din USA au folosit procesor de sunet, dar am inteles ca merge rezolvata treaba si prin recodarea masinii pt sistem HiFi [ii dai sa creada ca a avut sistemul hi-fi din fabrica.]



Daca nu se va rezolva prin codare, in 3 luni o sa cumpar un JBL MS-8 si ii pun si al 5lea canal pe bord.... desi as fi vrut sa ma opresc cu invstitiile aici. Daca ma bag la procesor de sunet [care e vreo 2300-2500lei] + center channel, ma duc undeva la 7000lei total [cam mult totusi...]



DECI SPER CA SE VA REZOLVA PRIN CODARE

Edited December 13, 2011 by kristal_madness

[kristal_madness]

Am fost azi la un user de aici de pe forum si mi-a facut codarea pt SA 676 [HiFi-System]. Atentie, sa nu confundati cu Top HiFi, care da semnalul prin fibra optica. Au disparut neplacerile si nevoia absoluta de a monta procesor de sunet.

Overall se aude bine. Sunt multumit. Numai ca azi a inceput sa imi intre ampliful in protectie cand trec de un anumit prag al volumului, si ma gandesc de la ce mama naibii o putea fi. Mi-a scos peri albi zilele astea!

[kristal_madness]

Poze cu amplificatorul pe care l-am folosit )

[shimano]

Din cate inteleg, aceasta investitie te-a dus la circa 1000 E ?
