Cabluri Mufa cd player

[darie]

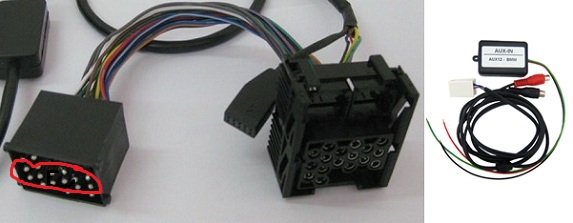

Azi cand sa bag cd player-ul la loc am facut o mare prostie,am impins prea tare si am ciupit cablurile din poza incercuite cu rosu.



Vreau sa stiu daca se mai pot repara? merge sa scot pinii din poza 2 afara si sa leg cablurile iar de unde sunt rupte si sa bag pinii inapoi? sau orice alta parere e bine venita.

[manole2000]

Salut,

varianta cu scoaterea pinilor din poza a doua este mai complicata. Pinii se scot mai greu si sunt bine insertizati!

Te sfatuiesc sa iei adaptorul in casa, verifici fir cu fir si cosituresti firele intrerupte dupa care le izolezi.

[darie]

Din ce am vazut eu acolo,in adaptorul ala vin fire si din spatele torpedoului deci nu il pot scoate si repara in casa,nu are doar cateva fire ca in poza 2 care am puso mai sus...sper sa nu fi ars cd player-ul,doar ce l-am cumparat.

[manole2000]

Verifica ce fire merg in spatele torpedoului. Foarte probabil sa fie de la un kit pentru telefon (prin partea dreapta vin montate).

Schema o gasesti pe net cat si aici. Cauta "BM24 pinout" si vezi ce fire ai afectate si care merg la telefon. Daca ai vreun fir cu tensiune(12V sau iBus) strivit de carcasa poti lua in calcul si varianta defectarii CD-playerului.

[darie]

Am incercat sa bag cd player-ul in mufa principala,se vede in poza. Dar nici acolo nu s-a aprins si ce am observat e ca la mufa principala lipsete pinii 10 si 17. Apoi am scos singuranta si am bagat alta in loc,tot nu s-a aprins....cred ca l-am ars si acum 2 zile am dat pe el 5 mil :-j

[manole2000]

Mai sus ai schema de la BM24 (stanga). Sunt anumiti pini care lipsesc (in cazul in care masina nu a avut telefon din fabrica).

Verifica sigurantele, masoara tensiunea pe mufa principala, eventual fa o proba cu casetofonul vechi (in cazul in care il mai ai).

Pune o poza si cu CD-playerul (am unul cu afisajul defect, poate te ajuta).

[darie]

Multumesc pentru sfaturi,o sa merg azi la un electrician sa imi masoare el ca eu nu ma pricep si revin cu un coment daca imi rezolva ceva.(casetofonul vechi nu mai merege deloc,poate se gaseste cineva din Timisoara care e dispus sa ma lase sa probez casetofonul cel nou maine in caz ca nu rezolv nimic azi).

[darie]

Inca ceva...mai pot sa circul cu masina cu firele intrerupte pana luni? mi-e cam frica sa nu ia foc ceva.. Edited June 14, 2014 by darie

[darie]

Rezolvat! Era o siguranta arsa...cei care mai scot cd player-ul,sa aiba grija cum il baga la loc
