Camera marsarier E46

[CodrinMarius]

Salut,



Am sa ma apuc sa instalez o camera, in weekend cred, daca nu ploua. Am sa postez poze aici pe masura ce am sa fac.

Daca ma poate ajuta cineva cu sfaturi, va rog. Am tot cautat un articol complet, nu am gasit.



Ce stiu ca inca nu stiu cum am sa fac:

- ce imi trebuie, pe langa camera si navigatie (mufe, papucei din aia de contact ca sa unesc fire);

- pe unde duc firul pana in fata (de pe panou portbagaj catre portbagaj vad ca este un tub de cauciuc; in fata,ma gandesc ca prin torpedou, dar trebuie sa desfac ceva de pe stalpi sau podea pana sa ajung acolo?)

- curent ii dau de la becul de la numar pe care il inlocuiesc, dar trebuie legat si de becurile de retur ceva?

- camera e asta



Mersi

[cob1979]

Despre ce masina este vorba?Navigatia este Oem sau aftermarket?

[CodrinMarius]

Masina din semnatura.. 320d NFL E46..

Navigatia din titlu, Erisin cu windows.

[CodrinMarius]

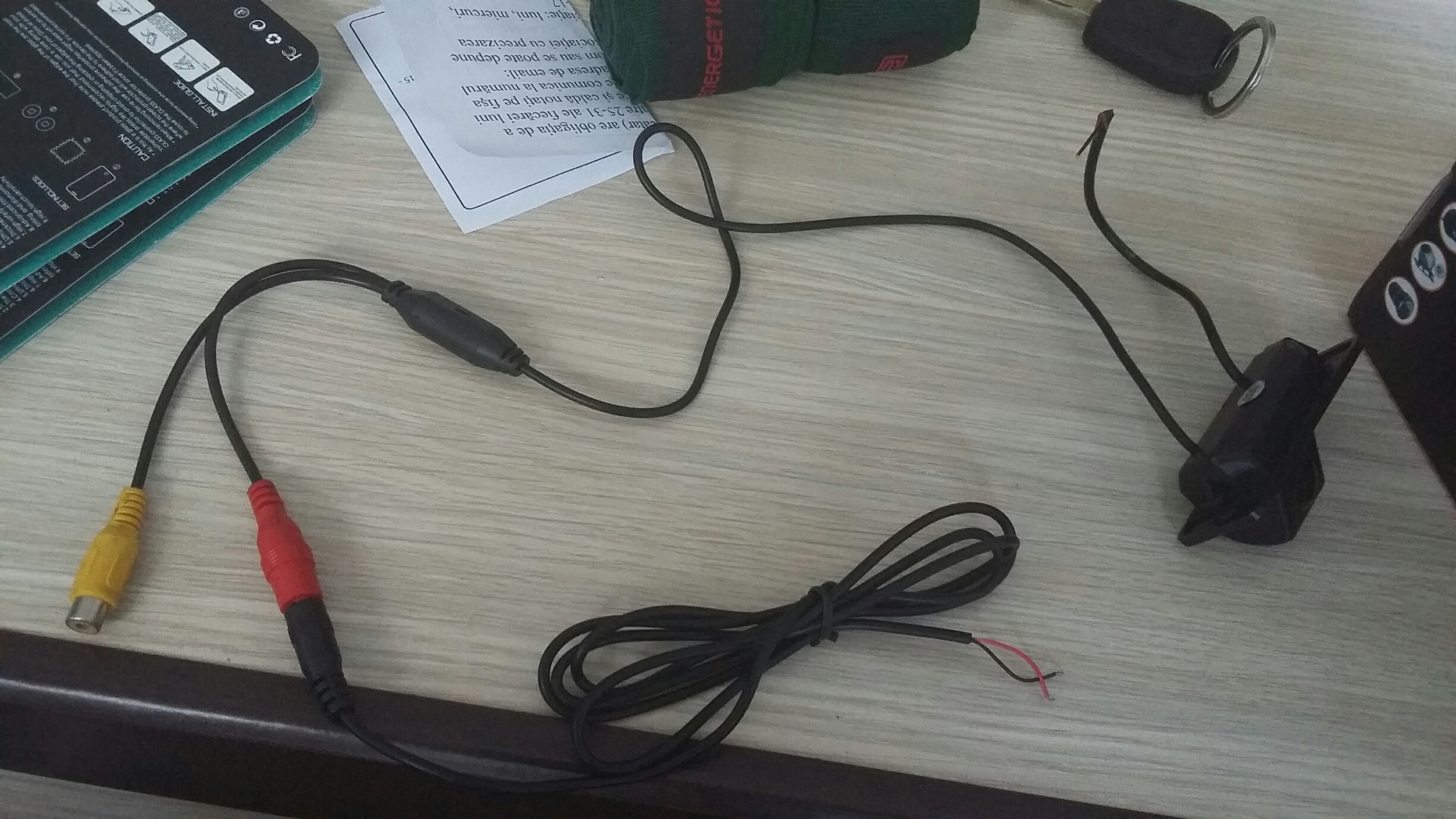

De abia azi a ajuns. Imi poate cineva spune cum se leaga firele.

Unul e clar cel de video care merge in navigatie (are mufe din alea video).

Unul care e pe langa firul video, are prelungire cu mufa (ca aia de la transformatoarele de 12v), pare de curent. Pe asta il leg la becul de la numar, corect? Sau il leg pe firul de la becurile albe care se aprind la retur?

Mai este un fir scurt care iese din camera. Asta e de curent si il leg la firele de curent de la numar ?



Multumesc

Edited August 25, 2015 by CodrinMarius

[X X L]

doua MARI probleme observ la camera pe care ai cumparat-o/primit-o:

- NU este camera din linkul pe care l-ai pus mai sus (adica ai comandat ceva si ai primit cu totul altceva, si mie mi s-a mai intamplat de doua ori la acelasi furnizor - vezi ca are cont si pe forum, userul 4EST)

- NU se va potrivi DELOC in locul lampii de numar de inmatriculare de E46 Sedan/Touring/Coupe (probabil si Compact).





etape montajului pentru camera din poza pusa de tine ar fi:



A. demontare capitonaj la capota portbagajului

- declipsezi toate prinderile si indepartezi capitonajul



B. demontare bagheta lampi nr.inmatriculare :

- indepartare soclu vechi sofit (necesita atentie la contactele elctrice - poti pastra papucii pentru viitoarele conexiuni cu alimentarea ledului camerei)



D. rutare fir AV

- dinspre camera (prin structura metalica a capotei portbagajului) spre burduful ce face trecerea cablajelor dinspre portbagaj spre caroserie

- daca te ajuta talentul poti traversa chiar prin burduful cu cabluri, insa ATENTIE caci daca tragi prea tare de cablul AV poti rupe firele la interior si nu mai ai semnal video

- varianta 1 - pe sub ornamentele de plastic ce acopera pragurile (cea mai scurta ruta, dar si cea mai dificila, necesita demontarea cu grija a ornamentelor)

- varianta 2 - pe sub garnitura antipraf de deasupra usilor (ceva mai lunga, dar mai facila - )



C. conexiuni

- firul AV (cu mufa galbena) intra in mufa dedicata CAM-IN (firul mov cu capat galben)

- firele ce ies din camera le alimentezi direct la firele de pozitie (pe care le gasesti in soclu proaspat demontat)

- firele negru si rosu se coonecteaza pe firele care alimenteaza becul de marche-arriere (negru => maro, rosu=> albastru/galben)

- mai ai de conectat firul ROZ care iese din navigatie (nu perechea ce vine dinspre instalatia masinii) -> trebuie conectat la LCM cu firul de culoare albastru/galben (care duce la marche-arriere).

[CodrinMarius]

Multumesc XXL. Am inteles ce zici.



Ce ochi ai, la cate zile au trecut de cand am comandat, eu nici nu am observat ca e alta. I-am dat reply la mailul cu factura. Mai pune si poze. Aia din poze pare suficient de slim, asta clar ca nu.

Edited August 25, 2015 by CodrinMarius

[X X L]

Multumesc XXL. Am inteles ce zici.



Ce ochi ai, la cate zile au trecut de cand am comandat, eu nici nu am observat ca e alta. I-am dat reply la mailul cu factura. Mai pune si poze. Aia din poze pare suficient de slim, asta clar ca nu.

la cate am montat pana acum... :eek:



cel mai bine ar fi sa ti-o schimbe cu cea din link, pentru ca aceea se alimenteaza direct din navigatie, prin firul rosu de +12V care vine impreuna cu cablul AV (chiar in acelasi cablu)

[CodrinMarius]

la cate am montat pana acum... :eek:



cel mai bine ar fi sa ti-o schimbe cu cea din link, pentru ca aceea se alimenteaza direct din navigatie, prin firul rosu de +12V care vine impreuna cu cablul AV (chiar in acelasi cablu)

II fac retur si o iau pe aia din link.



Ma gandesc, ai spus ca firul roz din navigatie catre LCM.. Eu nu am nici un fir roz, uite erisinul.

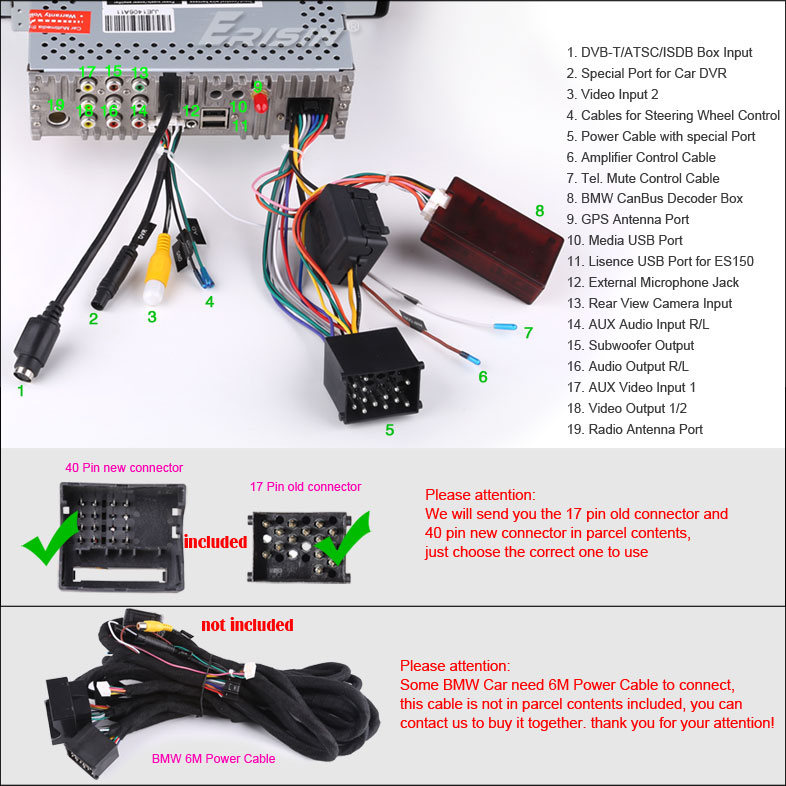

http://www.erisin.com/erisin-es7062b-7-car-dvd-player-gps-3g-autoradio-bmw-3er-e46-m3-rover-75-mg-zt_p531.html

[X X L]

atunci daca nu ai, nu conectezi... vad ca panoul din spate la Ersinurile astea fara Android a fost redesenat, iar mufele RCA au fost integrate la interiorul carcasei... ceea ce e mult mai bine decat pana acum...

[CodrinMarius]

atunci daca nu ai, nu conectezi... vad ca panoul din spate la Ersinurile astea fara Android a fost redesenat, iar mufele RCA au fost integrate la interiorul carcasei... ceea ce e mult mai bine decat pana acum...

Am primit camera noua (e modelul cu leduri pe camera, bonus). Vizibil redusa ca dimensiuni in spate.

Astept pe maine un pistol de lipit/taiat si niste batoane de lipici.

Cred ca astept sa-mi ajunga si slotul SD din China, daca tot scot navigatia sa nu o fac de 2 ori. Am vazut ca ieri era in Bucuresti.



Cat despre fir, cred ca il duc pe deasupra usii, pare usor. In portbagaj il imping asa fortat pe langa bancheta, pe acolo pe unde geamul dreapta spate se apropie de bancheta? Cam asta e nu? O fi ok, chiar daca se vede un pic de fir.

[X X L]

cum arata cablul AV? mai are si un alt fir rosu inserat la capete, langa conectorii galbeni?

[CodrinMarius]

Am facut cea mai mare parte din treaba.. Fara succes, nu merge camera, deocamdata sper.

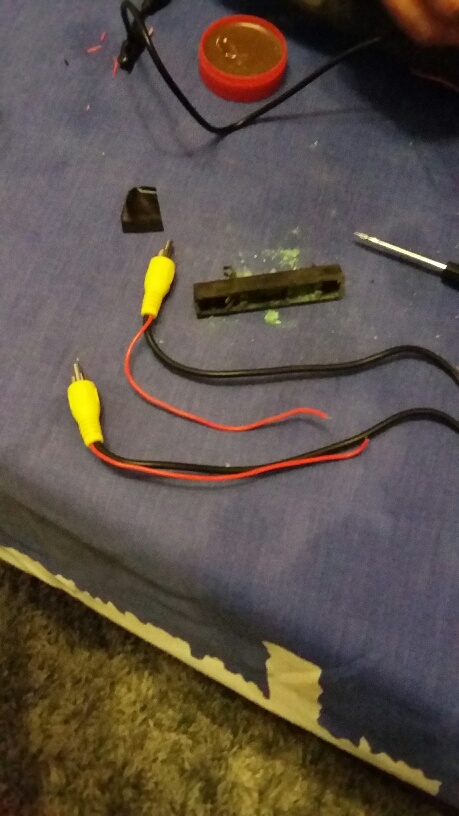

@XXL: Da, are cate un fir rosu la fiecare capat. Ce inseamna?



Acum, ca descriere a operatiunii.

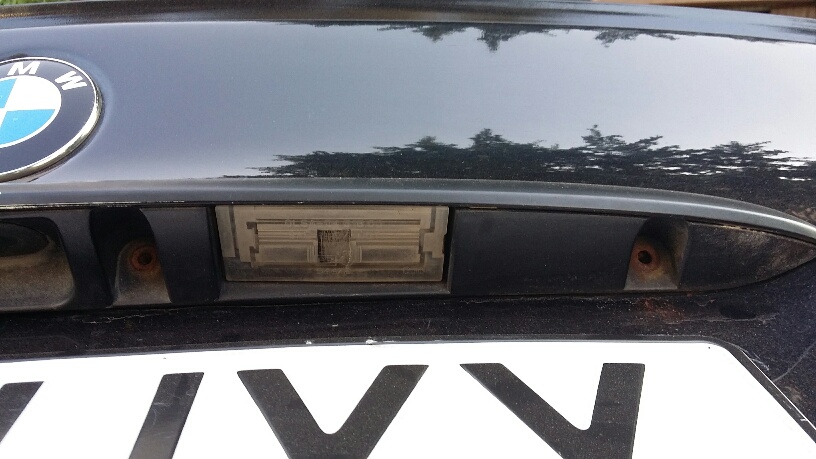

1. Dat jos bara de plastic pe care sunt becurile de la numar. Are 4 suruburi cruce. Electric e legata cu un conector cu pin, se ridica un pic de plasticul unde e pinul si iese.

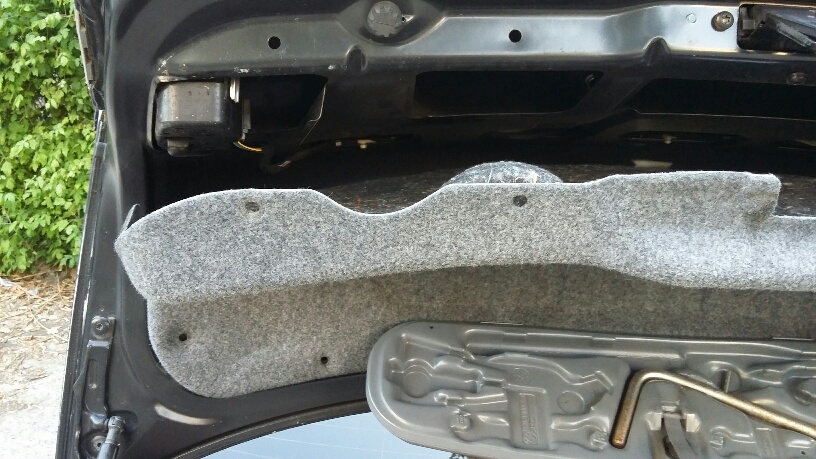

2. Dat jos de pe interiorul portbagajului textilul. Are niste chestii de plastic, tragi de ele un pic cu surubelnita si ies. Nu am reusit sa dau jos suportul de la trusa de scule, si am lasat asa.

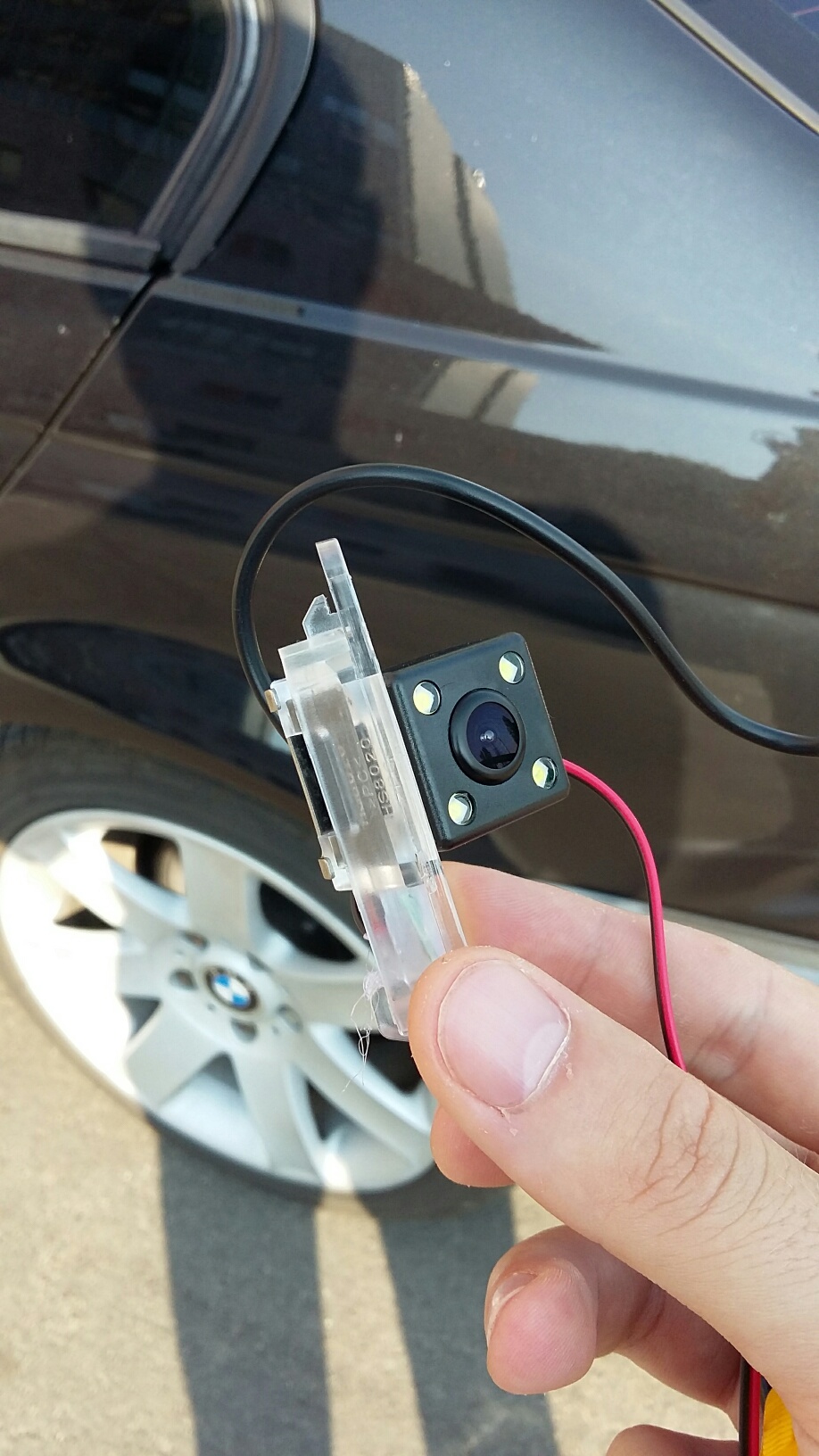

3. Separat, am atasat camera de suportul de plastic. Camera se potriveste bine, nu trebuie taiat, dar nici nu clipseaza pe suport, trebuie presata un pic ca sa stea. Cred ca am sa ii pun un pic de lipici.

Am scos becul cu led. Pe o partea a becului erau 2 fire, cu papuci. Pe cealalta doar un fir. Cele 2 fire, le-am legat cu firul negru de la ledul camerei, celalalt fir singur, cu firul rosu de la ledul camerei(am testat mai intai la masina ca sa vad care combinatie aprinde ledul camerei cand pun pozitia). Am lipit firele si inapoi la masina, am pus bara de plastic inapoi pe portbagaj. Nicio eroare in bord, la pozitie se aprinde si ledul camerei.

4. Am tras firele de la camera in portbagaj (1 rca video si alimentare cu curent pt camera). Am verificat sa vad care e firul de curent pentru becul de retur de pe partea dreapta. Am scos mufa, am legat firele, am facut test ca atunci cand bag in retur sa se aprinda si becurile alte de pe portbagaj dar si ledurile suplimentare ale camerei.

5. Firul l-am scos de pe portabaj printr-o gaura in care se punea clips. L-am bagat in masina prin cotiera spate (este gaura). L-am dus in fata pe deasupra usilor, este chederul mentional de XXL mai sus, trece numai bine firul pe sub el.



6. Am reverificat ca am activata la setting Rev Camera ON. Este. Am bagat firul in 13, pt camera, dar dezamagire, bag in retur si nu apare nimic. Mai mult, ma duc din meniu la Camera, si intru de acolo. Imi zice NO Camera. Ma duc in spate sa verific, e aprins si ledul de pozitie si ledurile suplimentare de alimentare a camerei.



Nu stiu ce sa ii mai fac. Ma gandesc cum sa verific daca pe firul RCA vine semnal si nu il vede navigatia.

O problema are sigur. Navigatia mai are o optiune de Mute When Reversing. Pusa pe YES nu face nici un MUTE, deci nu stie cand sunt in retur. Dar pentru camera ma gandesc ca situatia nu ar depinde de retur, cat de prezenta semnalului. Cand bag in retur ii da curent, semnal ar trebui sa vina si sa porneasca.

Nu stiu.

Edited August 30, 2015 by CodrinMarius

[CodrinMarius]

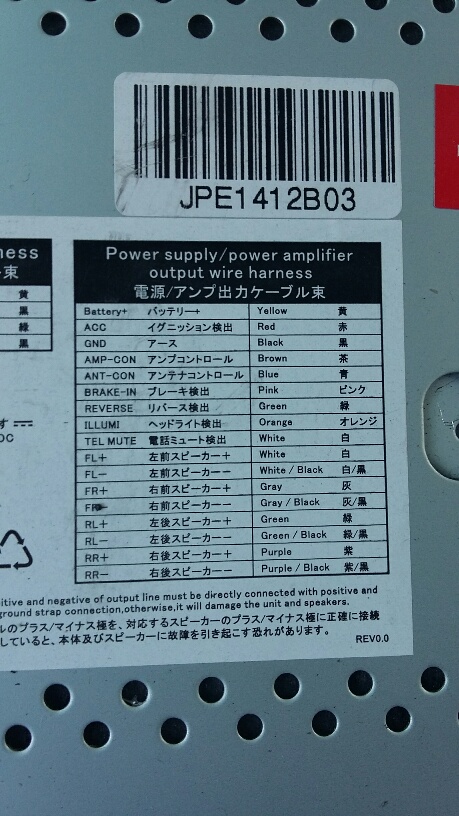

Ar trebui oare sa leg firul rosu de pe rcs de firul verde care e trecut ca fiind reverse? O mica problema cu daltonismul aici )



In cazul asta, la celalt capat de RCA, cu ce leg firul rosu de pe rca?

[Kenbobo]

Firul ala rosu de pe cablul cu RCA il conectezi in spate la firul de + de la becul de marsarier, iar in fata il conectezi la firul verde pe care scrie REVERSE pt ca navigatia sa poata comuta automat pe camera cand bagi in marsarier.





PS: Mufa RCA galbena pe care ai adus-o pana in fata la navigatie ai conectat-o in mufa 13 Rear View camera input?

Edited August 30, 2015 by Kenbobo

[CodrinMarius]

Firul ala rosu de pe cablul cu RCA il conectezi in spate la firul de + de la becul de marsarier, iar in fata il conectezi la firul verde pe care scrie REVERSE pt ca navigatia sa poata comuta automat pe camera cand bagi in marsarier.





PS: Mufa RCA galbena pe care ai adus-o pana in fata la navigatie ai conectat-o in mufa 13 Rear View camera input?

Da, corect, mufa RCA a mergs in Rear view camera input, nr. 13..



Totusi, la mine nu ar fi trebuit sa mearga si fara firele rosii de pe RCA, daca am legat la becul de retur alimentarea camerei (daca nu automat cand bag retur, macar cu returul pus si accesat camera din meniu)? Intreb, eu ma pricep doar pe incercate, nu prea cunosc.



Sper sa fie cum zici, am sa fac un test maine ca a venit noaptea. In portbagaj, celalat fir de alimentare al camerei (pp ca rosu), il mai leg de ceva? Nu.

[Kenbobo]

Nu are cum sa mearga cu camera din meniu pt ca aceea trebuie conectata pe intrarea de CAM IN nu pe reverse.



Tu la camera ai asa:



-o mufa rotunda rosie care e alimentarea: aceea o conectezi la becul de marsarier

-mufa RCA galbena cu firul rosu pe ea: un capat vine conectat la camera, celalalt vine in fata la mufa RCA 13, iar firul rosu de pe acel cablu in spate la + de la becul de marsarier si in fata pe firul verde pe care scrie REVERSE

-firele care vin de la alimentarea ledului (negru si rosu) care le-ai conectat la firele din bagheta

Edited August 30, 2015 by Kenbobo

[X X L]

cum zice si colegul Kenbobo, tu practic trebuie sa duci 12V din circuitul de marche-arriere spre unitatea 2DIN, altfel nu ai alimentare la punerea in R...

[CodrinMarius]

Am facut azi dimineata operatiunea.



Dupa cum au zis si baietii mai sus. Ce am mai facut sunt urmatoarele:



- in portbagaj, firul rosu din capatul mufei RCA l-am conectat la firul cu + de la becul de retur de pe portbagaj (la care mai legasem anterior alimentarea camerei cu + si -);

- in masina, am bagat RCA-ul in mufa 13 (aveti mai sus schema navigatiei);

- firul rosu de pe capatul RCA-ul de la navigatie, l-am legat pe firul verde (reverse) (aici trebuie sa ne uitam clar, sunt 4 fire verzi: greem si green-black sunt unul langa altul si sunt altceva (merg de la mufa navigatiei direct in mufa bmw cu 17 pini), mai este un fir verde care merge de la mufa navigatiei la canbus decoder(pe asta legam noi), plus inca un fir verde de la canbus decoder la mufa bmw cu 17 pini);

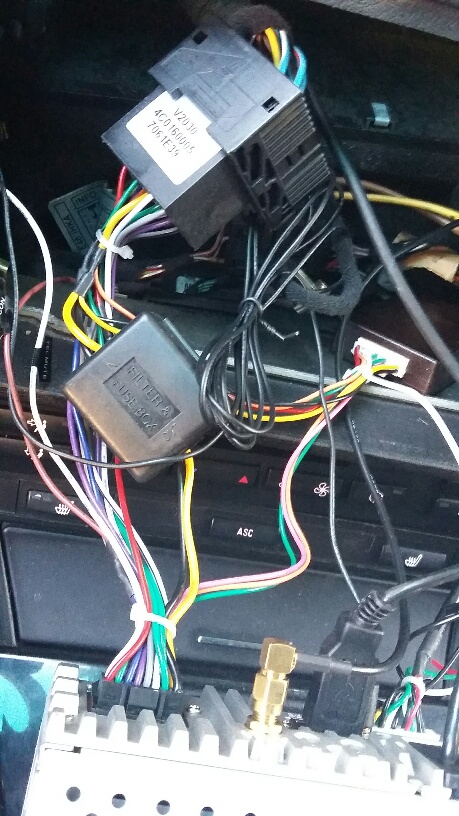

- am scos torpedoul si am trecut firul rca prin spatele lui, am reparat si suportul becului ca nu facea contact (acum trebuie sa adaug ceva pe usa ca nu se lipeste fest si nu mai impinge intrerupatorul de la bec si sta aprins tot timpul, dar macar e led)

- mai trebuie sa gasesc o solutie sa prind camera pe bagheta un pic mai bine. Cum am zis mai sus, se potriveste, dar nu clipseaza, sta asa presata, mai cade. Nici nu i-as da cu un lipici sa nu o mai pot scoate.. Mai caut.



Rezultatul: merge perfect, trece in mod camera cand bag in retur, am setat sa imi opreasca si muzica atunci cand dau cu spatele. Misto.

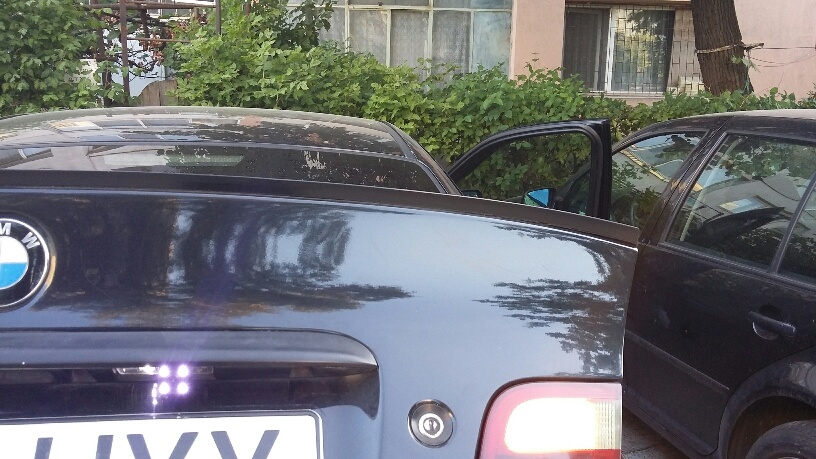

Ceva amuzant : aveam poprtbagajul deschis in sus maxim. Cand am bagat in retur prima data cand a mers se vedea cerul si copacii. Am crezut ca am montat invers camera in locas )))))



Multumesc mult baieti, nu reuseam fara voi!

Edited September 2, 2015 by CodrinMarius

[4EST]

Am pus pe site acum ambele modele: cel transparent, si cel negru.



Dupa parerea mea cel negru arata mai "OEM" pentru E46. Si poate fi montat, trebuie sa faci o adaptare acolo. Uite poze cu modelul negru montat pe fostul meu E46:



http://g-p-s.ro/images/stories/gps/pornire_automata/IMG_0780.jpg



http://g-p-s.ro/images/stories/gps/pornire_automata/IMG_0783.jpg





Cel transparent se potriveste (optic) mai bine pe E90. (pe E90 si pe alte BMW intra perfect si modelul cu negru)





Daca mai sunt doritori, sa mentioneze modelul solicitat.

[X X L]

- mai trebuie sa gasesc o solutie sa prind camera pe bagheta un pic mai bine. Cum am zis mai sus, se potriveste, dar nu clipseaza, sta asa presata, mai cade. Nici nu i-as da cu un lipici sa nu o mai pot scoate.. Mai caut.

pune-i putin mastic negru... este elastic, la nevoie poate fi inlaturat oricand, si in plus rezista foarte bine si la jeturile spalatoriilor (picatura sau poxipolul cedeaza in timp)...

[Emys]

Va rog spuneti-mi si mie daca s-ar potrivi camera din attach pe naviagtia masinii mele (este cu Android). Mentionez ca nu stiu ce marca este navigatia deoarece asa am cumparat masina.



poza camera



poza navi

[4EST]

in poza 3 scrie ca are camera input - pozitia 17

[Emys]

Problema e ca nu am mufa cu nr 5 si nici nu stiu de unde sa fac rost de ea

[4EST]

se poate desface radio-ul si se poate lipi o mufa RCA pe pinii resp

[bmw3er]

ce parere aveti de camera cu wireles?

asi dori sa-mi montej asa ceva pe e46, deaorece nu vreau sa umblu prea mult la interior sa demontez plastice , etc
