e46 Diagrama sigurante E46

[icynoangel]

Am cautat pe net si n-am gasit nimic in engleza, asa ca m-am apucat eu sa traduc din germana (am mai intrebat pe unu pe altu), mi-au mai ramas vreo 5 chestii care nu stiu exact ce sunt.

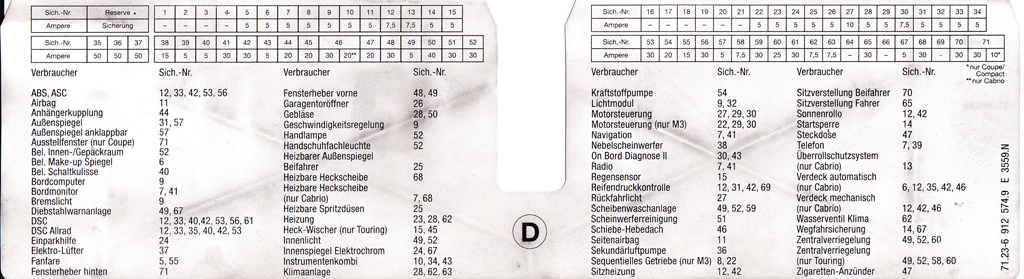

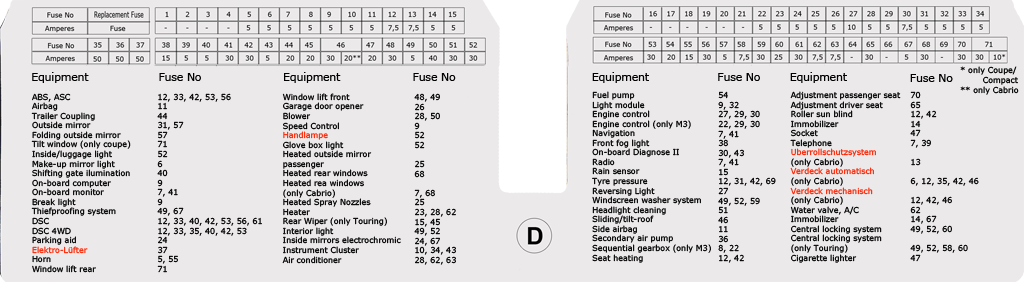

Postez aici si imaginea in germana de pe masina, si aia in engleza facuta de mine poate ii foloseste cuiva care cauta lucru asta, asa cum l-am cautat si eu si nu l-am gasit.

[Jacobs]

sunt destule.

uite aici ...



[icynoangel]

Superb. Dau o bere, oricand :)

[fabio29]

Am facut o traducere a consumatorilor din lista . poate era deja pe undeva dar... sper sa ajute pe careva la un moment dat.

Zi buna tuturor



12,33,42,53,56 ABS,ASC

11 Airbag

44 Carlig Remorcare

31,57 Oglinzi retrovizoare

57 Oglinzi retrovizoare rabatabile electric

71 Geamuri rabatabile spate (doar COUPE)

64 Cutie viteze automata DIESEL

52 Iluminare interior/portbagaj

6 Iluminare parasolare

40 Iluminare Consola schimbator viteze

9 Computer Bord

7,41 Monitor Bord (navi)

9 Lumina Frana

49,67 Alarma

22 Diesel

12,33,40,42,53,56,61 DSC

12,33,35,40,42,53 DSC tractiune integrala

24 Senzori Parcare

37 Ventilator Electric

5,55 Claxon

71 Geamuri Spate

48,49 Geamuri fata

26 Telecomanda usi Garaj ( asta e in oglinda...care are)

28,50 Aeroterma

9 Tempomat

52 Lanterna

52 Iluminare Torpedou

25 OGLINDA INCALZITA PASAGER

68 Degivrare Luneta

7,68 Degivrare Luneta (doare CABRIO)

25 Duze Spalatoare parbriz incalzite

23,28,62 Incalzire

15,45 Stergator luneta (doar TOURING)

49,52 Iluminare interior

24,67 Oglinda retro Elektrochrom ( Heliomata) cea de sus din masina

10,34,43 Instrumente de bord

28,62,63 Sistem Climatizare

36 Incalzitor combustibil ( Motoare 6 cilindrii Diesel . Tractiune integrala) deci 330xd

54 Pompa Combustibil

58 Faruri adaptive

9,32 Modul Lumini

27,29,30 Management Motor ( Calc motor ECU)

22,29,30 Management Motor doar la M3

7,41 Sistem Navigatie

38 Proiectoare ceata

30,34 OBD II

7,41 Radio CD

15 Senzor de ploaie

12,31,42,69 Senzori presiune in roti

27 Stopuri Mers inapoi

49,52,69 Instalatie spalare Parbriz

51 Instalatie spalare faruri

46 Trapa electrica

11 Airbaguri laterale

36 Pompa de aer secundara

8,22 Cutie viteza secventiala (doar M3)

22,66 Cutie viteza secventiala

12,42 Incalzire scaune

70 Reglaj electric scaun Pasager

65 Reglaj electric scaun Sofer

12,42 Jaluzea electrica luneta

14 Blocaj motor

47 Priza

7,39 Telefon

13 Sistem protectie la rasturnare ( doar CABRIO)

6,12,35,42,46 Plafon electric automat ( doar CABRIO)

12,42,46 Plafon Manual (doar CABRIO)

62 Ventil apa Clima

14,67 Protectie antidemaraj

49,52,60 Inchidere centralizata

49,52,58,60 Inchidere centralizata (doar Touring)

47 Bricheta

[LEU]

ms

[fabio29]

cred ca ar trebui mutat la important ...daca vrea vreun Admin poate sa o faca

[alex77xax]

ms



Era pentru tine ? :twoup:



@fabio29 : foarte util ...



Le : http://www.bmwclub.ro/forums/index.php?sho...l=sigurante+E46

Edited October 21, 2010 by alex77xax

[X X L]

le-am reunit, ca sa fie toata informatia in acelasi loc... si agatat sus, la Important :twoup:

[fabio29]

Foarte tare...nu era pt LEU.. chiar m am mirat de ce mi-a multumit..probabil asa ..in general :)

Seara placuta tuturor



ms



Era pentru tine ? :twoup:



@fabio29 : foarte util ...



Le : http://www.bmwclub.ro/forums/index.php?sho...l=sigurante+E46



Chiar este .. stiu destule persoane care nu stiu ce e fiecare siguranta si cand esti in drum la 2 noaptea nu stii pe cine sa suni. Sper sa ajute. Facusem in Excel un tabel dar nu am putut uploada in format xlsx.

Va doresc km multi tuturor

[flo_vet24]

Am cautat pe net si n-am gasit nimic in engleza, asa ca m-am apucat eu sa traduc din germana (am mai intrebat pe unu pe altu), mi-au mai ramas vreo 5 chestii care nu stiu exact ce sunt.

Postez aici si imaginea in germana de pe masina, si aia in engleza facuta de mine poate ii foloseste cuiva care cauta lucru asta, asa cum l-am cautat si eu si nu l-am gasit.



foarte taredar la E90 nu sti de unde as putea lua schema? ms anticipat

[fabio29]

da-mi diagrama scanata sau fa o poza sa se vada bine si o sa o traduc eu...

[flo_vet24]

dar nu o am,eu ma gandeam poate stii vreun site ceva de unde as putea sa o iau

[Diesel Power]

dar o diagrama pt e90 in engleza are cineva sa o posteze?sau e identica cu e87? din 2008 ma refer..

ms

[flrwvw]

salut

ieri in timp ce mergeam cu masina pe carosabil acoperit cu zapada mi s-a aprins becul d la dsc in bord si dsc-ul este inactiv

Stie careva din ce cauza ?

[e39 2500 TuDoSe]

si pt stergatoare parbriz care siguranta la e46 din 2000,,,2000benzina?

[e39 2500 TuDoSe]

am gasit siguranta(singur),gata.

[X X L]

bine, bueeiii.... :twoup:





























just kiddin'

[corelem]

http://www.bmw-planet.com/diagrams/release/en/

http://spaghetticoder.org/bmw/wds/

[MCO]

Salut!

Probabil suna stupid intrebarea, dar u8nde este situat penoul sigurantelor si ce tip de sigurante trebuie? din cele standard? (sunt unele mai subtiri)



Merci

[Danyels1967]

http://www.bmw-plane...ams/release/en/

http://spaghetticoder.org/bmw/wds/



Mai frate nu stiu cum sa-ti multumesc pentru diagramele acelea, si pentru linkurile pe care le-ai postat, daca ai stii de cand le cautam ????!!!!!!!, nu lucrez la nici un service, imi repar masina personala singur, am cu totul alta profesie, dar ma ajuta mult, chiar in momentul de fata imi montez un CD Changer, si cablurile de AUX.

Iti dosresc multa sanatate si la mai multe linkuri ca acestea sa le postezi.

[iepurasu13]

Salut, am o problema legata de sigurante, sper sa nu postez unde nu trebuie. Vreau sa stiu care este siguranta pentru faza scurta si lunga, le-am scos pe cele din tabel (modul lumini 9,32) dar becurile functioneaza in continuare. Am pus xenon si doresc sa o schimb cu una de 20A. Masina este un 318d 2002 fl sasiu CJ09264. Multumesc frumos

[Krebs]

daca tot suntem la intrebari care ar fi sigurata pt bujii ,cica ar fi una.. Edited October 10, 2011 by POIUYT

[fantozzi007]

Foarte util. Nu gaseam siguranta pt degivrare luneta spate . Multumesc .

[manole2000]

daca tot suntem la intrebari care ar fi sigurata pt bujii ,cica ar fi una..





Se afla in spatele panoului de sigurante, difera ca forma si are valoarea de 100A!

[phantomas]

Salutare.

Are cineva idee care e siguranta de la avarii+inchidere usi? langa schimbatorul de viteze unde am astea doua butoane. nu mai functioneaza nici unul din ele

bmw e46 320d an 2002

merci
